焊接残余应力检测测试

焊接残余应力检测

一.应力测定方法的分类

按其对结构的是否破坏来分：
1、全破坏法

2、半破坏法

3、无损法

二、按测试原理分

1、应力释放法

2、X射线法

三、应力释放法原理：

 利用构件在机加工后应力部分释放，回产生变形来重新分布应力来达到平衡，利用应力应变关系来求出应力。属于此法的有切条法，车削法，刨削法，套孔法，小孔法。

1.切条法：将待测焊件划分几个区域，在各区待测点上贴应变片或加工机械引申计的标距孔然后测原始读数，然后切断，然后在读数根据σx=-Eεx 可以算出应力。

2.车削法：
此法多用于测圆柱零件堆焊后的残余应力分布

3.小孔法：是应力破坏性最小的一种，原理是：在应力场中钻一个小孔，应力平衡受到破坏，钻孔周围的应力重新调整，测得孔附近的应变片的变化，可用弹性力学推算小孔处的应力。

4.套孔法：采用套料钻或管形电火花加工环形孔来释放应力，在孔内预先贴上应变片，可以算出表面残余应力，切削深度为[0.6-0.8]D，破坏性不大。

4、X射线法

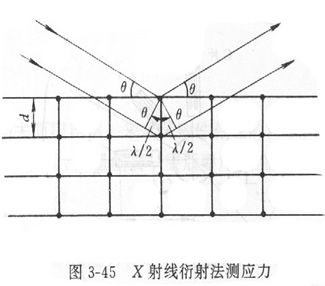

原理：晶体在应力的作用下，原子间距发生变化，其变化与应力大小成正比，当用X射线，以掠角θ入射到晶体表面时，如果θ能满足2dSin

θ =n，则X射线在反射方向因干涉而加强

缺点：1、只能测表面应力2、对被测表面要求高，所用设备昂贵。

5、磁测法
利用铁磁材料在磁场中磁化后的磁致伸缩效应来测量残余应力。

6、超声波法

根据超声波在有应力的试件和无应力的试件中传播速度的变化来测定残余应力。
