扭矩测试

一、扭矩测试原理：
1、掌握静、动态转矩测量的实现方法及基本原理。
2、学习根据不同的工程对象，采用不同传感器进行测量的方法。
3、掌握对测量数据的处理方法。
二、实验设备：
STM-1扭矩采集器、应变花屏蔽连接线、屏蔽通讯线、电源线、扭矩测试软件、电源线
三、实验原理：

静、动态下测定构件的转矩是实验应力分析学科领域的重要内容，是解决工程强度问题的主要手段，转矩传感器测量元件的类型主要有电阻应变式、光电式、磁电式转矩传感器；采用电阻应变片和应变仪测定构件的表面应变，然后再根据应变与应力的关系公式确定构件表面应力状态是一种最常见的实验应力分析方法。扭转角式转矩传感器则利用弹性轴受扭转载荷后，发生弹性变形，使在轴两端的齿栅间产生相位角差，通过磁电式（光电式）传感器对相位差进行测量。同时采用电阻应变式或压电式的力传感器配杠杆机构也可测定构件静、动态的转矩。转矩传感器的测试方法主要有三种：电阻应变式测转矩、力平衡法测转矩、能量转换法测转矩。

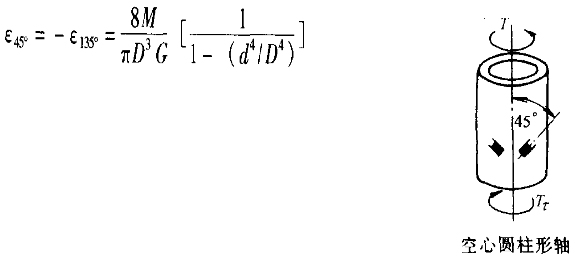

（1）电阻应变式测转矩在转轴上或直接在被测轴上，沿轴线的45°或135°方向将应变片粘贴上，当转轴受转矩M作用时，应变片产生应变，其应变量与转矩M成线性关系。空心圆柱形轴：

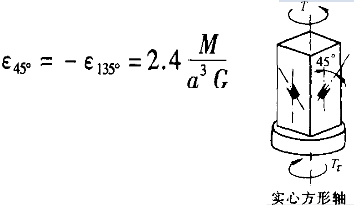

方形截面轴：

• G为转轴的弹性模量

2)力平衡法
它是利用平衡转矩去平衡被测转矩，从而求得被测转矩的方法。当转轴受转矩作用时，机体上必定同时作用方向相反的平衡力矩(或称支座反力矩)，因此测量出机体上的平衡力矩就可以知被测转矩大小。
