应变、应力的测试

一、测试原理
1、测试用传感器：应变片
2、测量用电路：电桥电路

3、应变片布置和电桥连接的原则
4、应变片布置的原则：
5、应变片应粘贴在被测对象应变最大的位置处，并尽量排除非测力的影响。
6、电桥连接的原则：
7、电桥连接应选取输出最大的接桥方法，并尽量排除非测力的影响。

二、几种典型力作用下应变的测试

1、拉力作用下应变的测试（排除弯矩的影响）

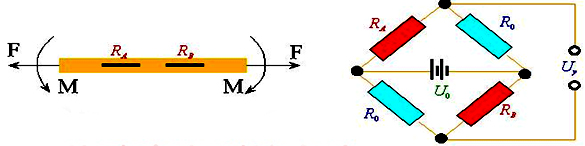

方法一：应变片布置在弯矩作用下的中性层上

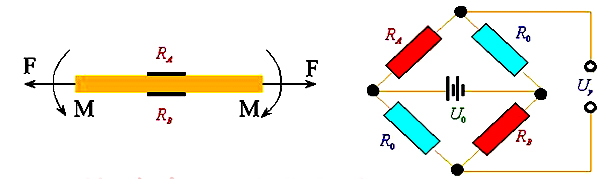

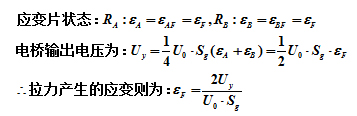

方法二：应变片布置在上下表面上

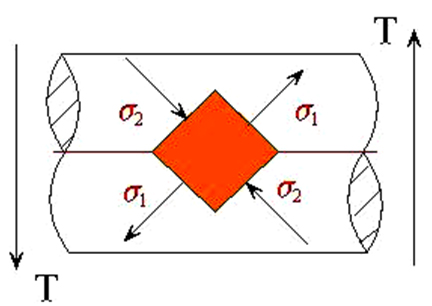

2、扭矩作用下应变的测试

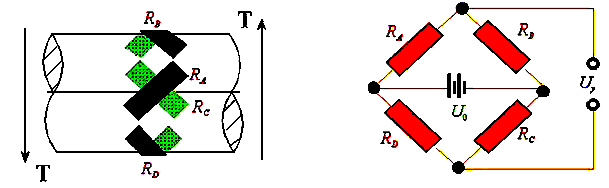

电桥连接：扭矩作用下试件的表面会产生大小相等、方向正交的应变，故可接成全桥电路。
应变片布置：根据主应力方向，沿与轴线成45°或135°的方向各粘贴两个应变片。
