亚洲最大液压剪型式检验 结构受力测试过程

华宏龙门剪测试

1、ASMC1-9五台

测试过程：选取龙门剪共60个测试点，每点粘贴一片应变花，测试设备工作时各点所受的等效应力。C1-9三个通道接一片应变花，接线用半桥公共补偿，五台C1-9同时可测试15个点，60点分四次进行了测量。

测试过程中遇到的问题：

1、由于通道较多，第一次测试时，需要对45个通道分别进行参数设置，用户感觉繁琐。

2、回放时，等效应力数据不够50万时，不显示曲线。（新版本软件已解决）

3、客户处的笔记本电脑分辨率高，综合测试软件的显示不正常，例如新建工程、数据回放操作界面。

国内最大龙门液压剪、活塞连杆机构受力测点布置2

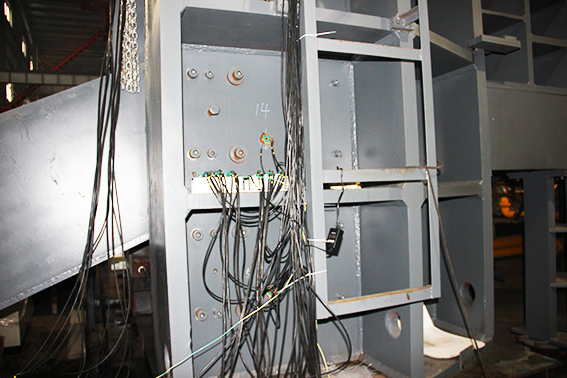

龙门压力机侧面受力不点、2台ASMC1-9应变仪

龙门压力机横梁受力布点

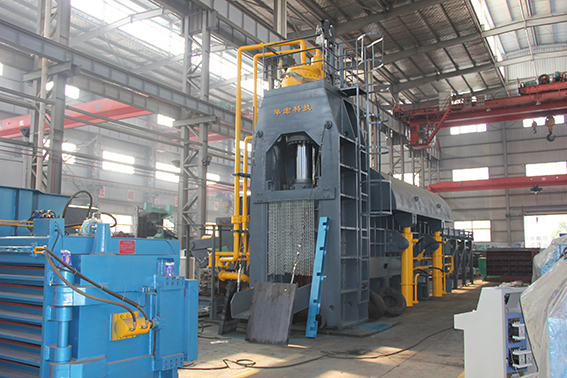

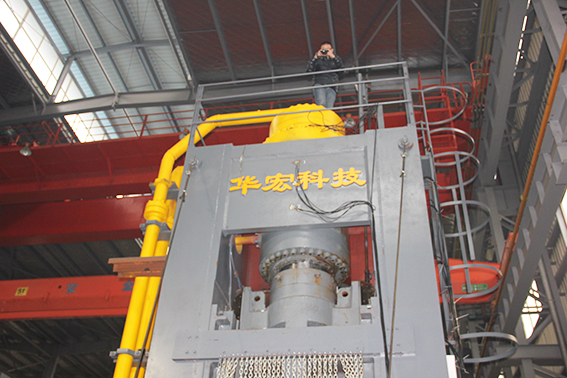

龙门液压加全局图

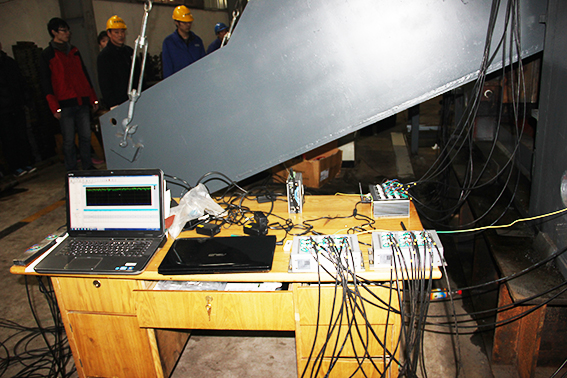

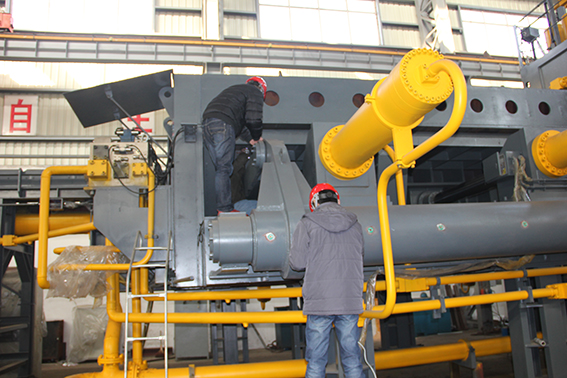

龙门液压剪动态应力测试，3台ASMC1-9、1台路由器及PC软件

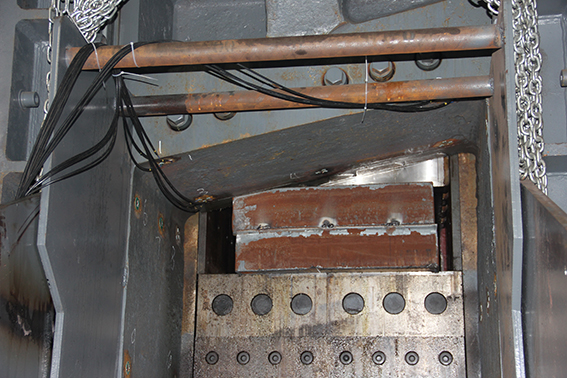

龙门液压剪剪切工作部模具受力测点

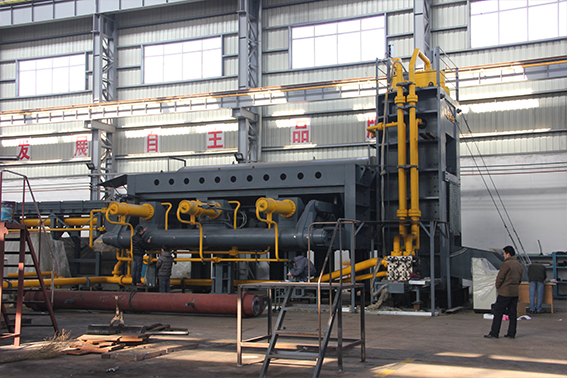

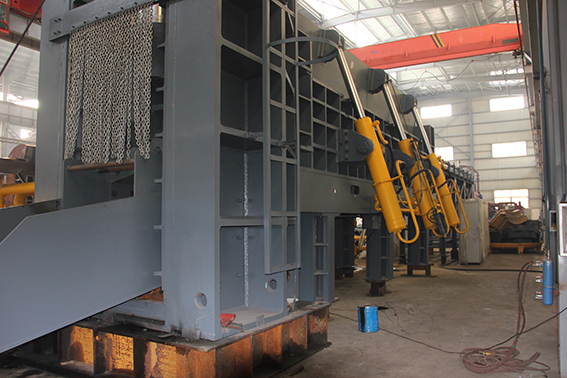

龙门液压剪全局图

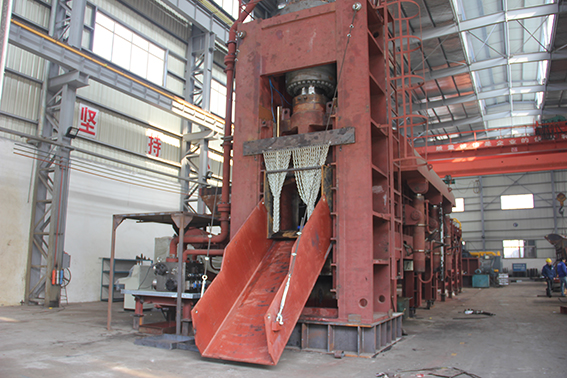

龙门液压剪全局

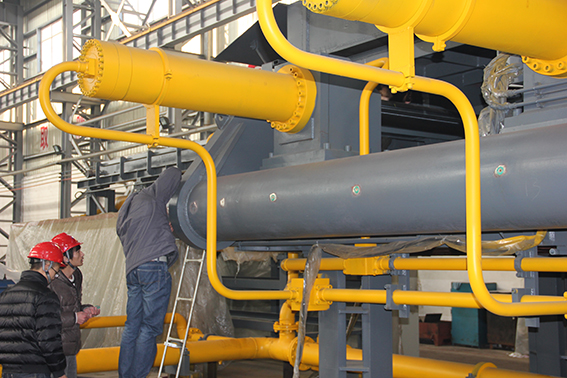

龙门液压剪油缸活塞推出动作

龙门液压件动作机构受力布置

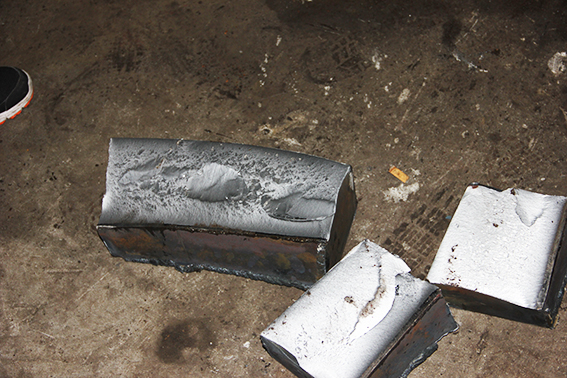

龙门液压剪剪出成品
