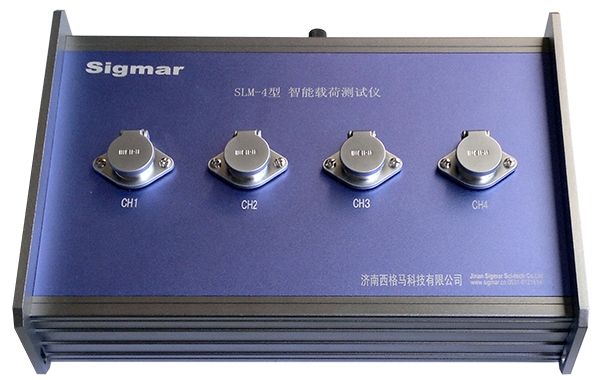

SLM-2/4 智能载荷测试仪

( SLM-2 载荷测试仪采集箱、100吨传感器 )

适用于下列设备的行程高达每分钟1800次的动态冲击载荷或负载的测试，如：锻打机械、锻造机械、锻压机械、高速机械压力机、冲床、冲击锤、电液锤、蒸汽锤、油压机、打桩机、柴油打桩机。

1.专用接线盒：

1.1 含n个载荷测试通道，可同时测量n个量程从5t到1000t的传感器

1.2 采样频率：5Hz-48kHz

1.3 分辨率：0.01%FS

1.4 精度：0.05%FS

1.5 动态范围：110dB

2. 载荷传感器

2.1 n台载荷传感器

3.专用载荷测试软件

既可在线检测、观察冲击载荷，也可线下回放测试数据、观察细节、分析 历史、数据存储与导出：

3.1 PC显示，中文操作界面，具有设置、标定、清零、海量存储、记录回 放等功能

3.2 显示每个通道载荷峰值出现序号、载荷峰值及其出现时刻值

3.3 显示每个通道载荷在多行程冲压全过程历史中的出现的最大峰值、峰 号及其出现时刻

3.4 显示任意几个通道的载荷之和的峰值出现序号、载荷之和峰值及其出 现时刻值

3.5 显示任意几个通道的载荷之和在多行程冲压全过程历史中的出现的最 大峰值、峰号及其出现时刻

3.6 显示每个通道及任意几个通道的载荷之和对时间曲线、其在多行程全 过程历史中的峰值及其对时间曲线

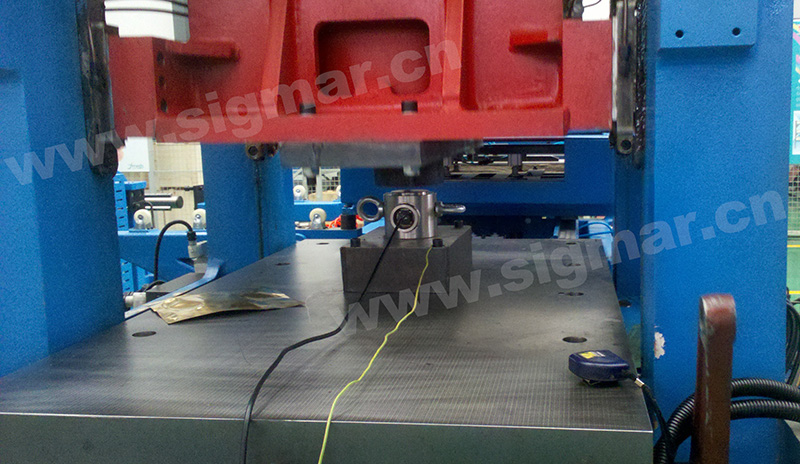

高速冲床打击力 测试现场

工作界面  (以SLM-2 载荷测试仪采集箱、100吨传感器 为例)

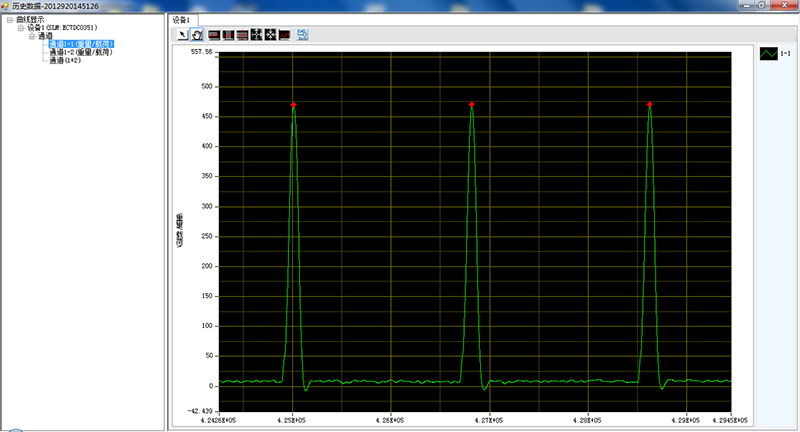

高速冲床打击力峰值历史放大

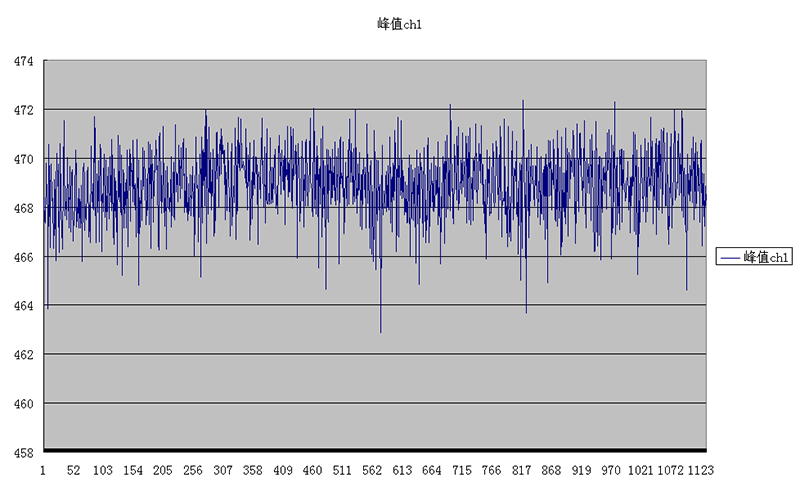

高速冲床打击力长期监测 全程峰值分布图

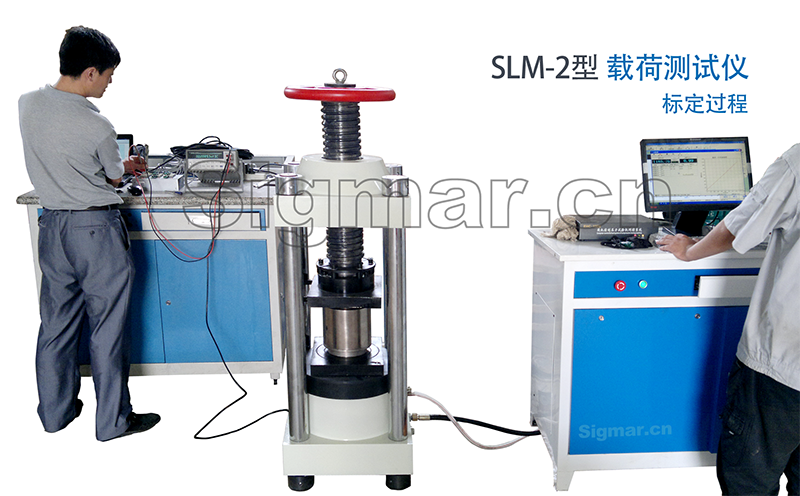

   100吨及300吨传感器及其标定现场

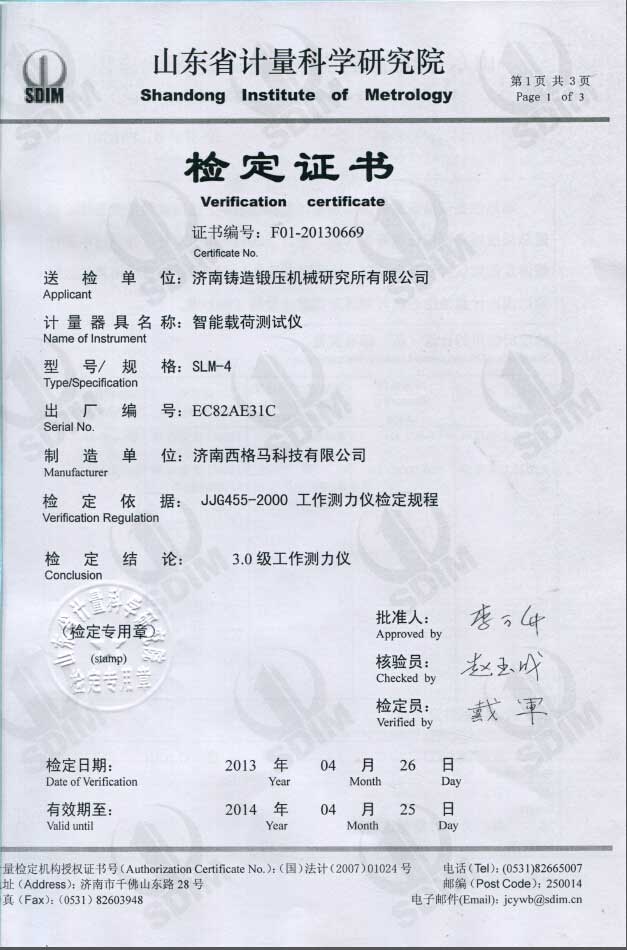

校准证书查看：智能载荷测试 校准证书.pdf
