西格马残余应力盲孔法测试与修正软件V2.0

综述：

西格马残余应力盲孔法计算与修正软件V2.0是一款利用盲孔释放应变来计算残余应力并对结果进行修正的专业软件，结合西格马公司的应变采集硬件和综合测试软件一起使用，可以经济、安全、环保、快捷、精确地测试各种工件的残余应力。

主要功能：

1、按常规盲孔法根据输入的打孔释放应变计算最大残余应力、最小残余应力、最大残余应力对应变花的0°敏感栅的角度（逆时为正）。

2、对没有实际标定的盲孔应变释放系数的工件，可按盲孔测试理论估计出最接近实测值的应变释放系数，从而快速简便地计算残余应力。

3、根据不同打孔方式和材质带来的孔边附加塑性应变值，对常规计算的残余应力进行修正。尤其是对与残余应力幅值联动变化的孔边效应所致误差进行修正。

4、针对各种打孔方式所致的盲孔的实际直径和中心偏移量，对常规计算的残余应力进行修正。

5、针对工件在贴片前表面处理所致的附加塑性应变，对常规计算的残余应力进行修正。

6、通过标定高残余应力对应变释放系数的影响，对常规计算的残余应力进行修正。

7、对计算及修正结果进行误差范围的真值估计。

适用范围：

1、适于各种尺寸应变花，尤其是小尺寸、薄板焊缝、应力集中的工件测量。

2、适合各种材质的残余应力测量，如钢、铜、铝、镁、钛、镍、锆等及其合金，又如复合材料、PVC、橡塑、岩石、混凝土、陶瓷等，还如各种铸件、锻件、机加工件、焊接件、复合件。

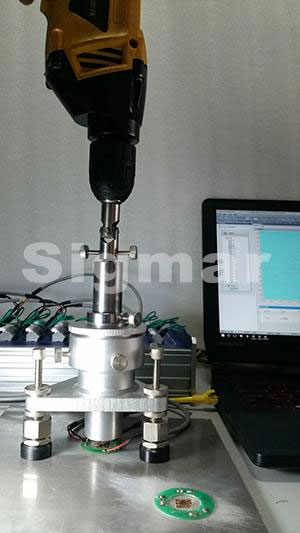

3、适合各种打孔方式：如特殊工件或特殊现场的手动电钻打孔、普通规则工件的打孔仪打孔。

4、不仅适合各种低残余应力场工件的测试，尤其适合纯剪切残余应力场中最大主应力幅值高于材料屈服极限的1/4的工件、单向残余应力场中应力幅值高于材料屈服极限的1/3的工件、双向残余应力场中最大主应力幅值高于材料屈服极限的1/2的工件。

修正实例：

1、 标准孔径φ1.5，实际孔径φ1.6，测试误差由12%修正到0。

2、 φ1.5实际孔心单轴偏离0.12mm,测试误差由10%修正到0。

3、 φ1.5实际孔心双轴各偏移0.1mm，误差由17%修正到0。

4、 标准孔径φ1.5，实际孔径φ1.6、孔心双轴各偏移0.1mm，误差由26%修正到0。

5、 A3钢打孔附加应力所致误差由60%修正到低于10%。

6、 低碳钢高残余应力所致误差由44%修正到6%。

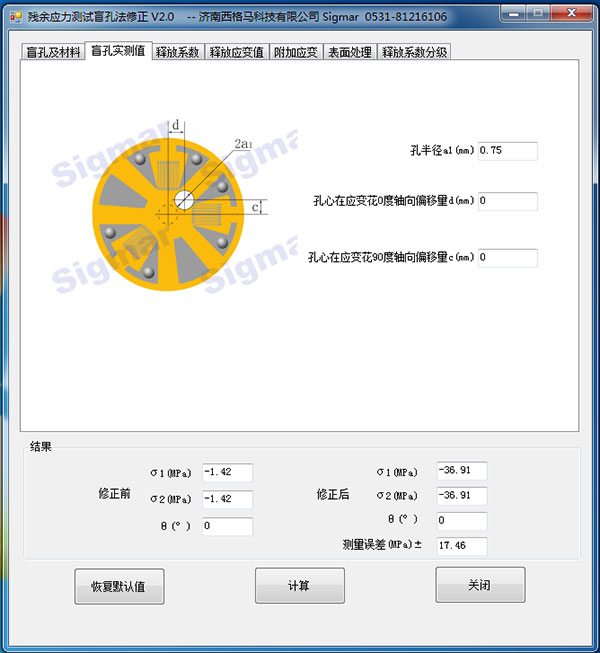

附图：盲孔实测半径和孔心偏离应变花中心距离的工作界面

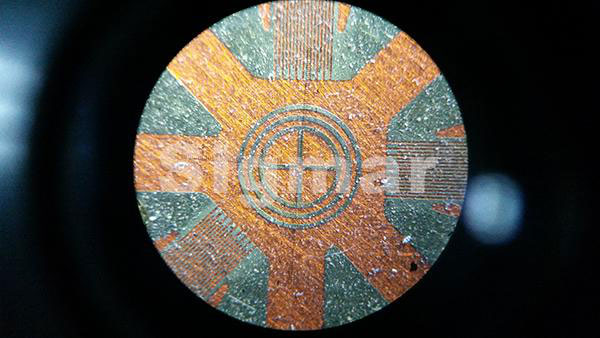

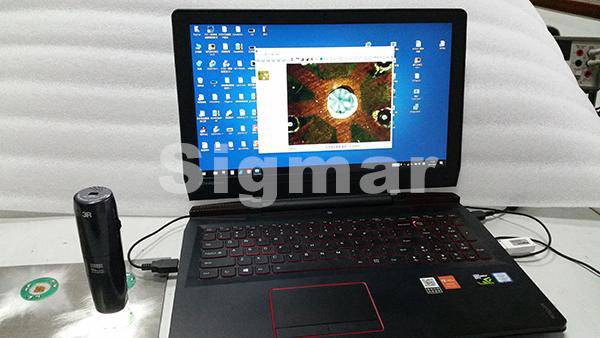

利用电子显微镜及其软件，测量实际盲孔的半径和其中心相对应变花中心的偏离距离。

配置：

1、 软件安装光盘 1张

2、 加密狗 1个

3、 说明书 1本

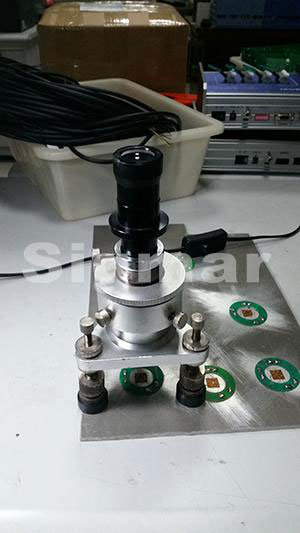

4、 10-200倍专用精密电子显微镜一套。
