CADC-9综合物理量动态测试系统

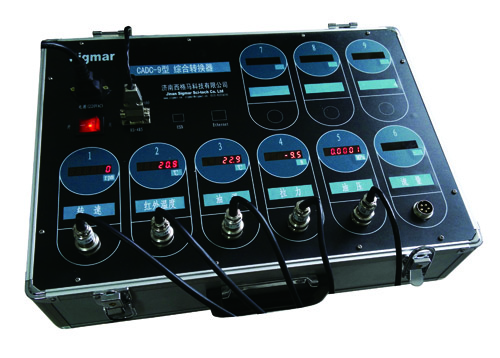

本系统由综合测试设备、各种传感器、PC机及相关软件组成。

功能：
1、内置9路独立单通道专用采集板卡，可高速、高精度、并行同步测试9个不同类型的信号，所有信号以专用协议打包输出
2、可接收来自流量传感器的4-20mA输出信号
3、可接收来自油压传感器的0～5V输出信号
4、可接收来自固定式红外测温装置的(4-20mA)输出信号
5、可接收来自拉力传感器的(0～10V)输出信号
6、可接收来自脉冲式转速测试装置的脉冲输出信号
7、可接收来自热电阻温度传感器的4～20mA输出信号
8、每个测试单元包括：调理、滤波、数模转换、数据处理、通讯
9、RS485通讯接口
10、输出频率： 10 Hz
11、温漂：0.15με/℃ typ，设备不受温度影响
12、时漂：0.1με/4h 可长期监测应变。
13、检测非线性：≤0.002%
14、变速箱综合物理动态测试系统本身带有数码显示窗口，还可在PC机上同步记录。

软件功能：

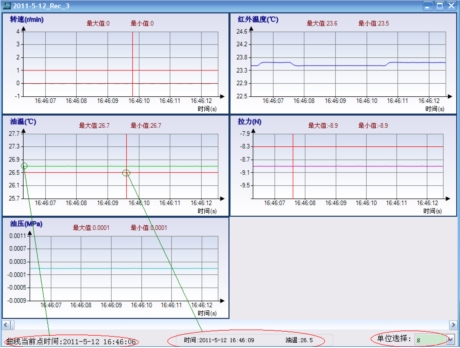

1、在PC机同一界面上有实际转速、机油流量、机油温度、机油压力、外壳温度及时间显示窗口
2、在PC机界面同一坐标系上同时显示并存储各物理量对时间的动态曲线的全部或仅显示其中之一，并能回放
3、对各物理量可分别进行系统设置、清零、标定、显示设置、预警设置
4、有一个专门测试力的界面

注：笔记本电脑要求：
CPU：2.0G双核
内存：1G以上
硬盘：320G
显示器分辨率：1366 X 768
