第一部分  概述

SBM-1型制动性能测试仪是济南西格马科技有限公司为检测各种旋转机械往复机械的制动时间、制动角度、制动距离而专门开发的便携式测试仪表，适用于锻压机械、电机、发动机、变速箱、车轮、油缸等，具有稳定性好、测试精度高、使用方便等特点。由于采用了高速微处理器和特定的测试电路，能适应高速机械的测试。

SBM-1型制动性能测试仪是一种使用方便，多种用途的测量仪器，为评价机器的制动性能、安全保护性能提供了可靠的测试手段，也是评定双手控制安全装置的重要手段之一。不仅适用于机械压力机，也适用于其他具有同样结构原理的机器。

1. 主要用途

测定锻压机械、压力机、电机、发动机、变速箱、车轮、油缸等的制动时间、制动角、制动距离。

2. 组成

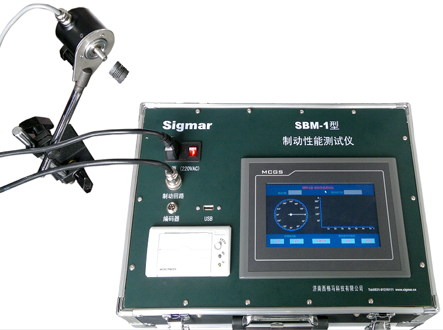

SBM-1型制动性能测试仪由光电编码器和检测/触摸显示/打印仪表两部分组成。

3.主要特点

全部功能可点击触摸屏的相应位置实现，操作简单，显示清晰直观，数据可打印存档，也可存U盘以后通过记事本阅读，性能稳定可靠。仪器安装使用方便，易于携带。

4.技术参数

1. 触摸屏显示：显示特征过程的曲线与数值

2. 配接传感器：机床专用光电编码器

3. 系统精度：0.1%

4. 角度测定范围：0-360度

5. 时间测定范围：0-2000mS

6. 转速测定范围： 0-1000RPM

7. 惯性移动量测定范围：0-1000mm

8. 可测量行程次数范围：40次/秒

9. 使用环境条件：0℃-55℃，湿度＜80%

10. 电源：AC220V 50Hz高抗干扰开关电源

11. 保险丝：1.5A

12. 仪表外形尺寸：410x290x90mm

13. 数据可存储，可用U盘导出

14. 内置打印机

15. 重量：约3kg

5.工作原理

SBM-1型制动性能测试仪以晶体震荡器为时间测定基准，以光电编码器的输出脉冲为角度和距离测定基准，以高速单片微处理器对各类测定数据进行处理、并控制显示和打印。

第二部分   功能简介

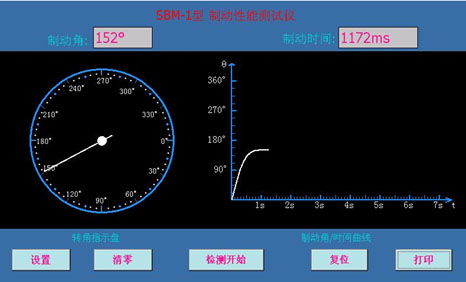

本系统主要用于检测锻压机械、电机、发动机、变速箱、车轮等的制动性能。它通过测量被测机械的制动角和制动时间，来判定被测机械的制动性能的优良。系统主界面如图2.1所示。转角指示盘显示被测压力机的转角，制动角/时间曲线直观反映了被测压力机的制动性能。

锻压机械、电机、发动机、变速箱、车轮等的制动时间是指从触发机械停机控制回路开始到机械旋转往复机构完全停止运动所经历的时间。

机械压力机的制动角度是指从触发压力机停机控制回路开始到压力机滑块完全停止运动期间压力机曲轴所转动的角度。

测定机械压力机的制动时间及制动角度必须安装光电编码器。

图 2.1

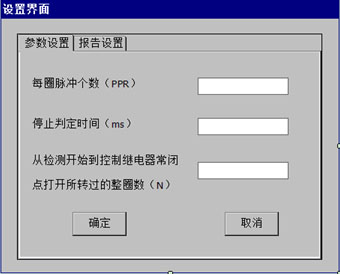

图 2.2

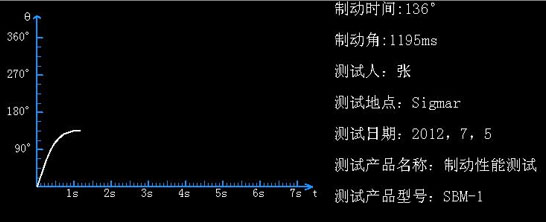

图2.4 打印设置

第三部  接线说明（以压力机为例）

1.电源连接

SBM-1型制动性能测试仪用220V交流电源，只需将标准交流电源线插于电源座，然后连接到220V交流电源，开启电源开关即可正常使用。

2.制动回路连接

制动回路为继电器输出，共三根线，可带载250VAC 10A。其中航空插头端子5为公共端；端子3为常开点；端子1为常闭点。

3.编码器连接

编码器用于测量压力机的转动角度，出厂配置的编码器为3600PPR（脉冲/圈），电源范围7-24VDC。航空插头共三根线，端子1为15V直流电源，给编码器供电；端子3为编码器输出的脉冲；端子5为电源地。

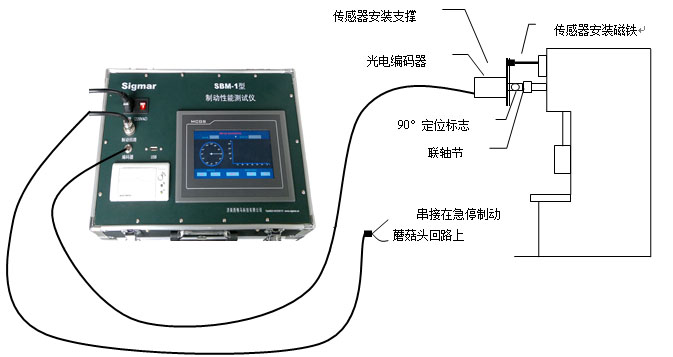

测定机械压力机的制动时间及制动角度连线如图3.1所示：

第四部分   配套件清单

1. 仪表                  1台

2. 光电编码器及联轴节    1套

3. 安装磁铁              1块

4. 安装支撑              1套

5. 电源连接电缆          1根

6. 测试连接电缆          2根

7. 用户手册              1本

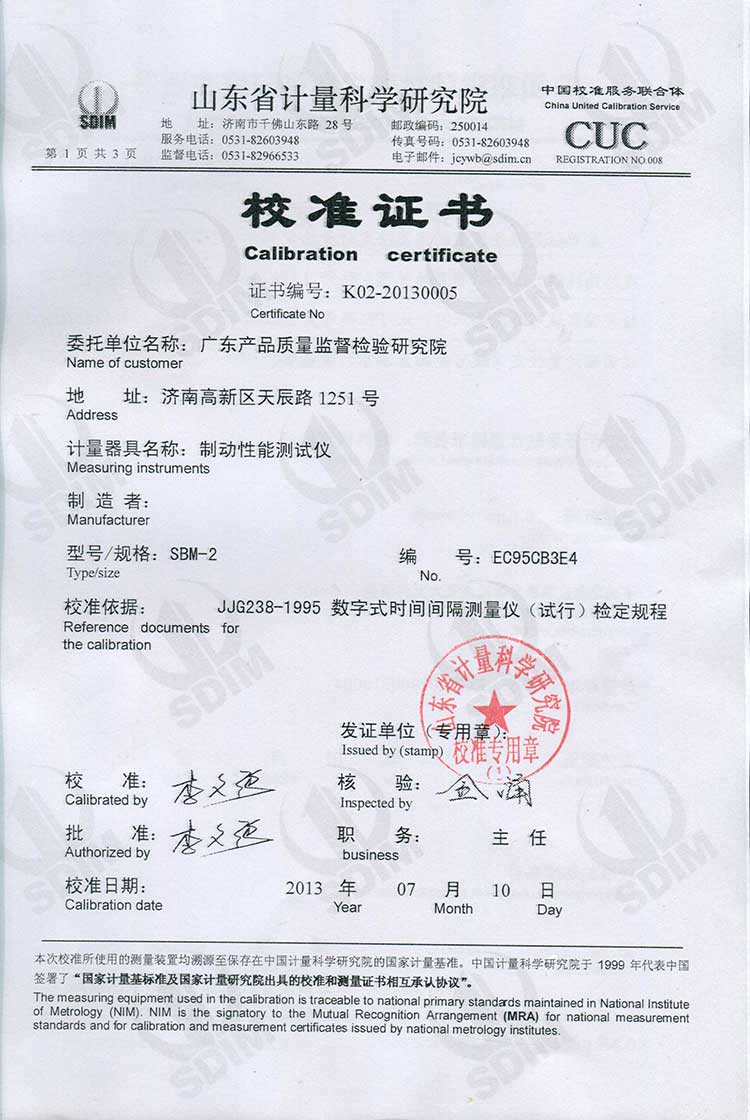

校准证书查看：制动性能测试 校准证书.pdf
